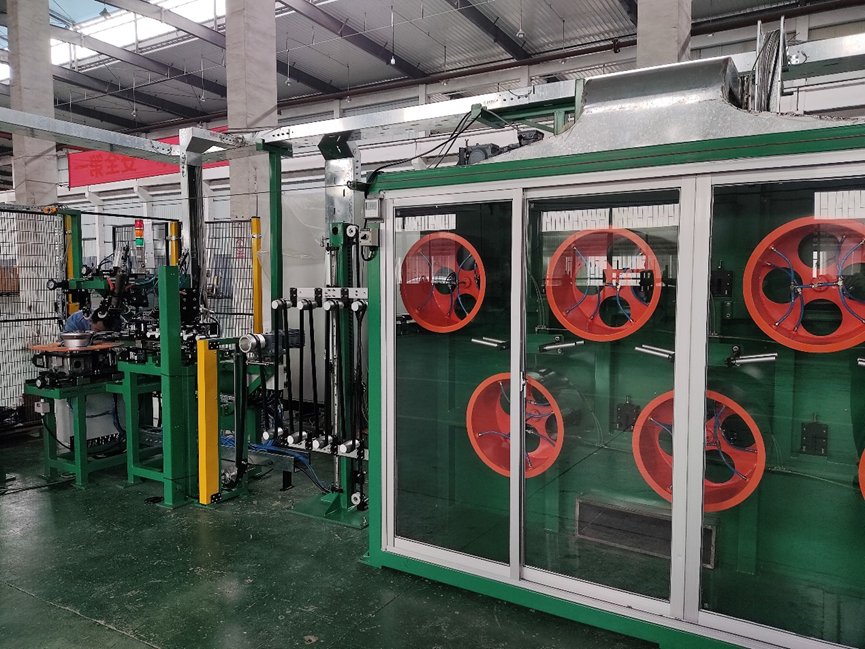

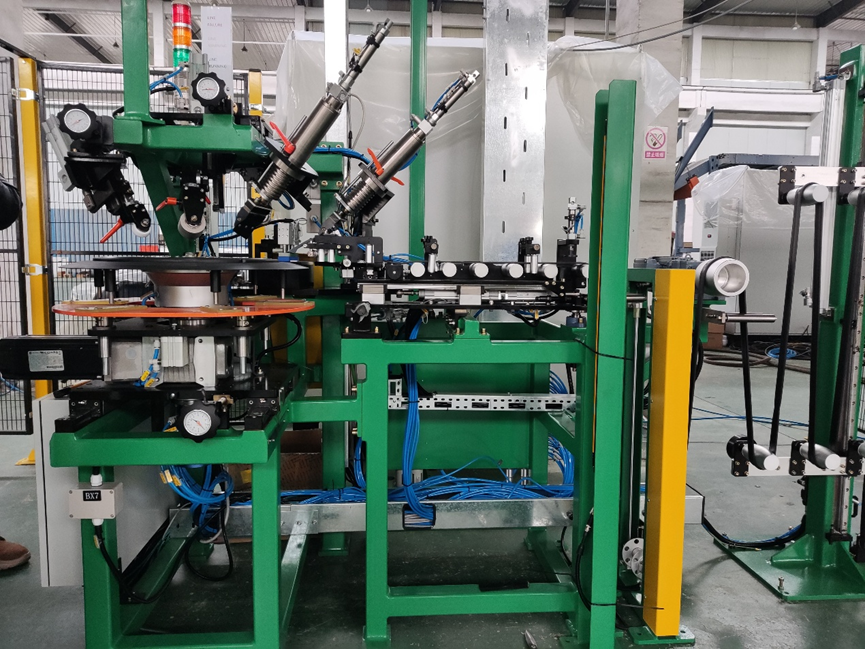

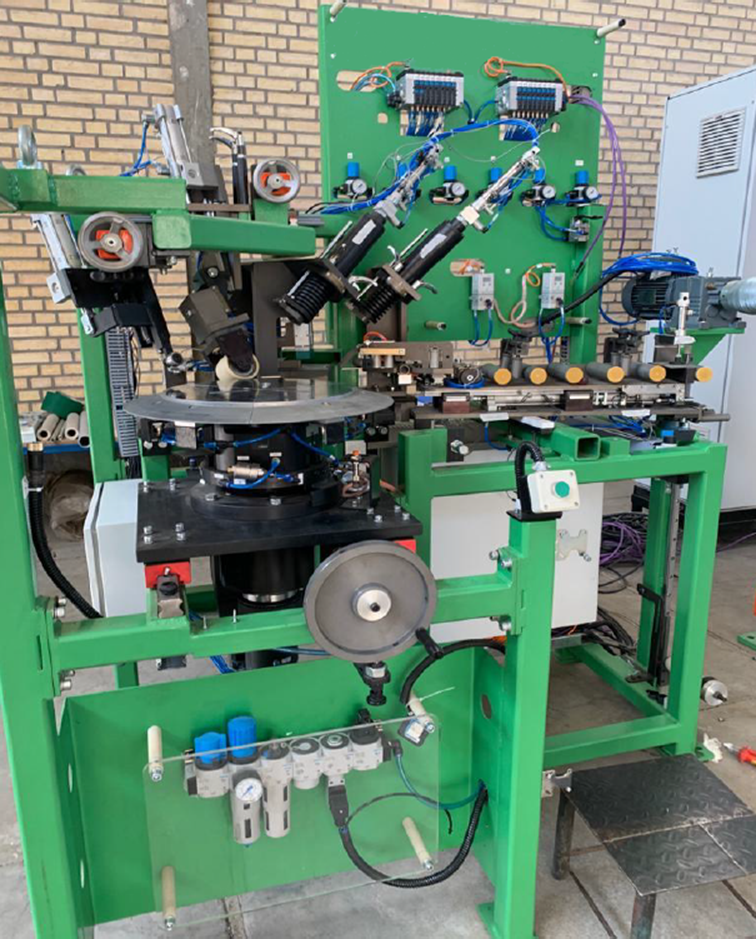

半自动卧式三角胶贴合机
半自动卧式轿车胎三角胶贴合一体机集三角胶挤出和钢丝圈三角胶贴合功能于一体。钢丝圈上圈和三角胶芯卸圈为手动操作，其他操作均为自动。
适用于轿车轮胎
规格参数
|
挤出机型号 |
65mmx12D CFE or 90mmx14D CFE |
|
钢丝圈尺寸 (inch) |
12 to 20 |
|
钢丝圈形状 |
矩形、正方形或六边形 |
|
钢丝圈宽度 (mm) |
3 to 14 |
|
钢丝圈高度 (mm) |
4 to 14 |
|
斜六角形钢丝圈(DEG) |
0 to 15 |
|
三角胶复合 |
单独 |
|
三角胶高度 (mm) |
12 to 75 |
|
三角胶厚度 (mm) |
4 to 14 |
|
三角胶角度 (DEG) |
75 to 85 |
|
贴合时的温度 (oC) |
35 ± 5 |
|
三角胶结合角度 (DEG) |
80 to 90 |
|
拼接误差 |
± 2 mm (Overlap) ± 0.5 mm (Step) |
|
狗耳朵（凸起尖角） |
< 2 mm |
|
冷却装置 |
选项 A：空调房+水冷辊筒 选项 B：空调房+带传送带的冷却辊筒 |
|
胶条储存量 (m) |
12 |
|
三角胶切刀 |
带电加热的刀片切割器 |
|
三角胶切刀数量 |
2 |
|
切割角度 |
45 度 @ 垂直 70 度～90 度 @ 水平（可调） |
|
循环时间* (sec) |
8 >每班 2000 件（每天 3 班） |
|
三角胶贴合单元数量 |
1 |
|
总功率(kW) |
Max. 120kW |
|
气压 (bar) |
5 to 7 |
|
冷却水 (oC) |
20 to 30 |
*周期时间按照 16 英寸的胎圈进行测量.
